空氣冷卻器(以下簡稱“空冷器”)是利用空氣作為冷卻介質將工藝介質(熱流)冷卻到所需溫度的一種換熱設備。一般來說,工業上,介質溫度低于120℃時，熱量回收代價比較大或因熱源的分散性和間歇性而難以綜合利用,這部分熱量大多經空冷器換熱后排放到大氣中"。

    在石化煉化項目中,隨著裝置的大型化,在單片空冷器冷卻效率一定的情況下,為了達到相應處理量所需的冷卻效果,只能通過增加空冷器片數的辦法來滿足要求。由于空冷器片數的增加以及空冷外接管---集合管管徑的加大,使空冷器的配管設計變得越發困難,尤其是空冷器作為敏感設備,其外接管的允許受力非常小,如何既保證空冷器的運行安全,又能滿足其配管設計的要求成為了現代化工業設計非常重要的課題之一。

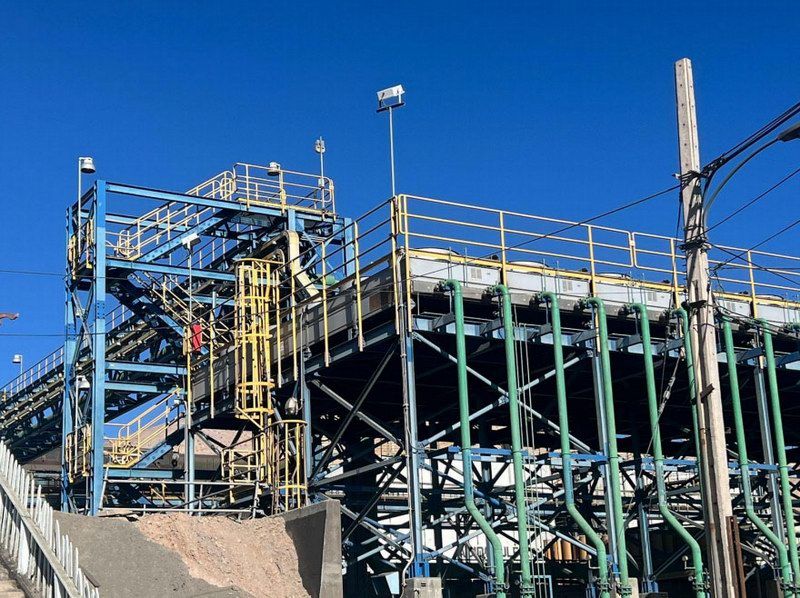

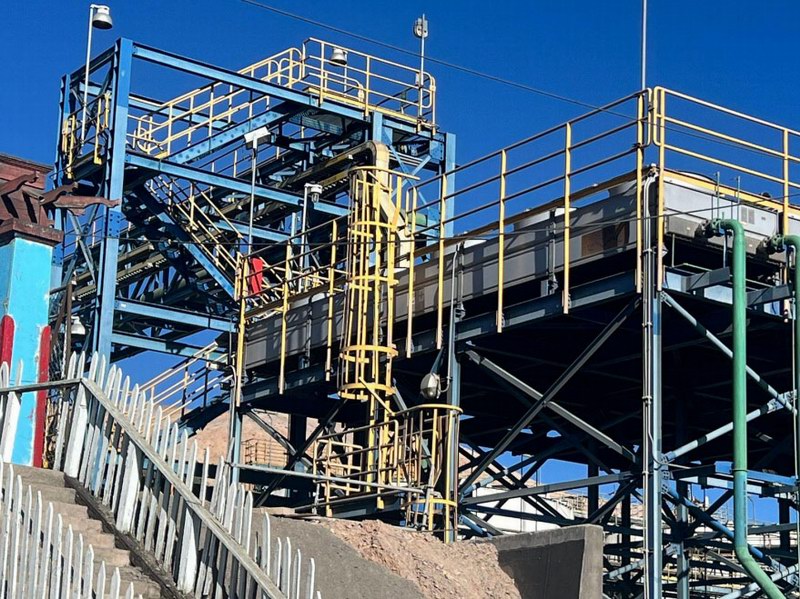

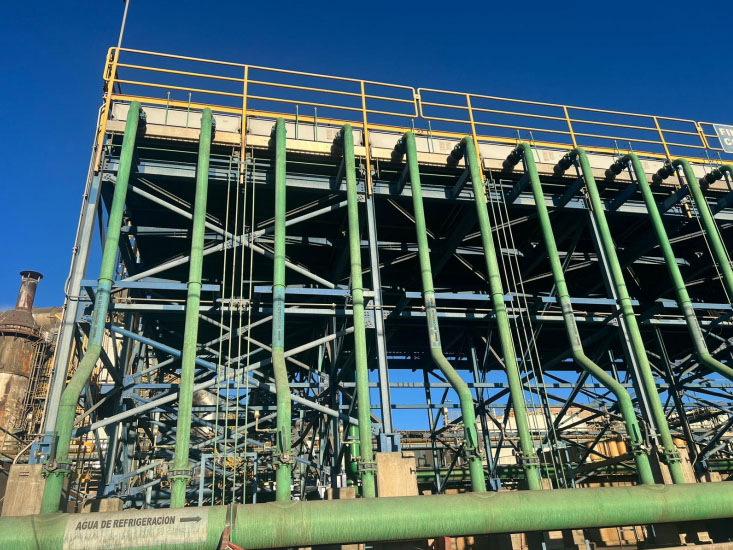

    空冷器主要由管束、風機、構架、百葉窗、梯子平臺等五個基本部件組成,其基本結構形式如圖1所示。對于空冷器配管設計產生主要影響的是空冷器的管束部分。管束由傳熱管(翅片管或光管),管箱,側梁,進、出口管等構成,其基本結構形式如圖2所示。進口管與前管箱相連;工藝介質通過進口管進入管箱,通過管箱分配到每個翅片管,在翅片管內完成換熱之后通過出口管流出;前、后管箱均支撐在管束的下支梁上。
